明景視頻勘察箱

• 2018/02/08

1         視頻侦查背景

視頻侦查，是從监控系统获取的視頻或图片信息、找到嫌疑目标进而形成有效线索的过程，随着技術的不断进步，視頻侦查已经成為刑事侦查的常見手段之一。

过去十年，安防行业數字化得到了迅速发展，摄像机數量大為提升。"平安城市"项目中，地级市、行政區一般每个城市需要规划安装10~20万个摄像机，而省会级、一线城市視经济发达程度、地域面积可上至50万个以上，县级市/行政區规划的摄像机數量也多為1-2万个。十一五期間，全國主要城市視頻采集系统已经初具规模，监控系统26.8万余个，安装摄像机275.3万余台。

随着各种公共监控系统的建设，以及各种民用探头的蓬勃发展，為我们借助监控視頻来还原事实真相提供了可靠保障。虽然各地监控建设水平存在差异，但都在逐年完善中。

公安机关运用視頻进行调查取证時，监控視頻的采集下载是最重要的先决条件之一，視頻采集下载的速度、時效等会在很大程度上直接影响办案进度与办案结果，尤其是监控设备由于厂家多样、删除覆盖等造成視頻格式多样、視頻无法观看等各种情况，此外，涉及监控視頻较多的時候，针对大量的监控視頻进行采集就成了問题。如何进行高效的进行視頻采集下载工作就是視頻侦查过程中面临的首要問题之一。

2         产品概述

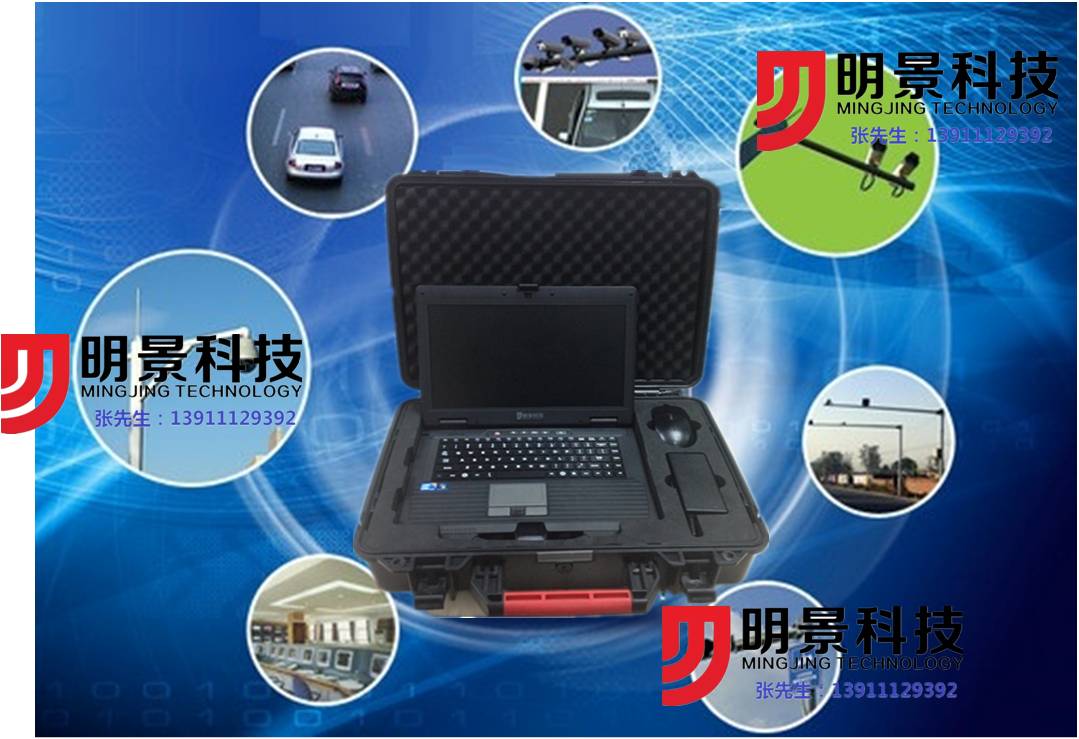

視頻勘察箱是针对視頻侦查实战出现场需求的整套視頻采集装备，包含視頻快速下载器、硬盘拷贝器、移动硬盘、激光测距仪终端等多种设备。

視頻勘察箱主要解决现场设备數据接口类型多、转换复雜、单一存储设备不能完全适应现场等采集难問题，让办案民警能够轻松处理視頻勘察现场各种复雜的采集工作。

明景視頻勘察箱是同类产品中少有具备公安部检测报告，检测报告的技術参數领先行业。

3         产品特性

視頻勘察箱的产品特性包括：

– 设备齐全：一个箱子装备外出侦查所需一切设备

– 全數字化勘察：改变紙质记录的勘察方式，全程數字化勘察记录，信息方便共享

– 多种視頻采集机制：融合在线与离线采集，支持硬盘对拷、在线下载、录屏等多种視頻采集方式

– 視頻勘察采集仪：支持視頻在线下载、现场图绘制、显示器录屏、摄像机信息采集、GPS定位功能

– 业界领先工业设计：外箱设计轻薄、坚固、防水、防撞击、自动气体压力平衡

4         产品构成

視頻勘察箱可根据实际情况来调整定制配备的设备，以更好的适应視頻侦查实战出现场的需求。

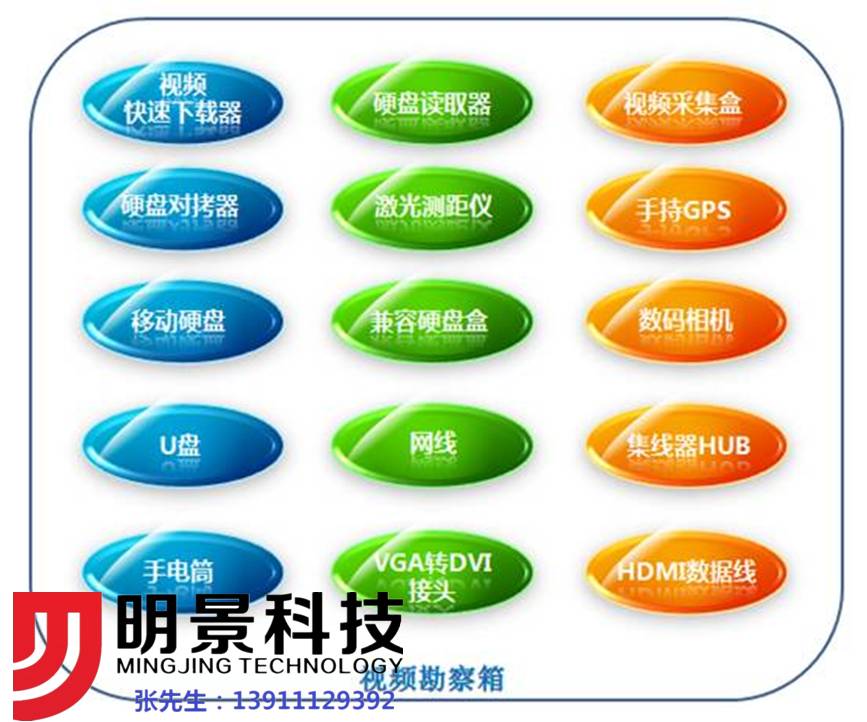

視頻勘察箱可配备的设备包括并不仅限于下表：

5         視頻勘察箱部分零部件介绍

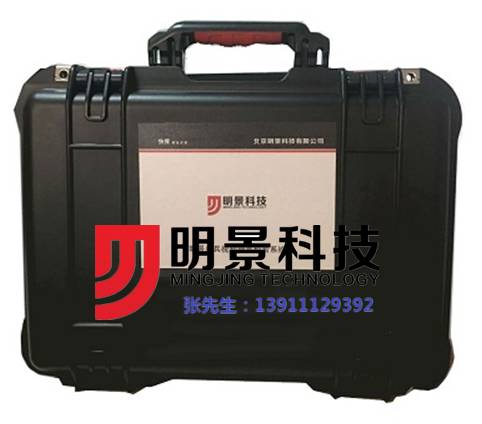

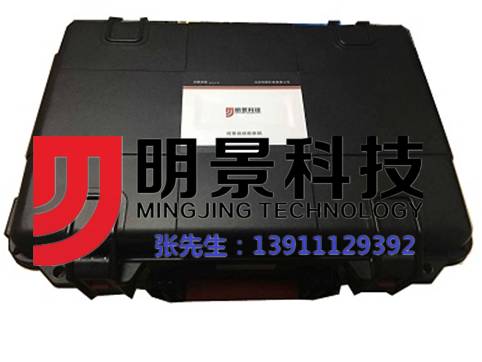

5.1   視頻勘察防护箱

視頻勘察箱最外层的防护箱采用高档PVC材质，轻巧坚固，可抵御相当压力；密闭设计防尘防泼溅，有效保护套件设备；定制內胆，有序放置內容设备，避免擦碰损坏。

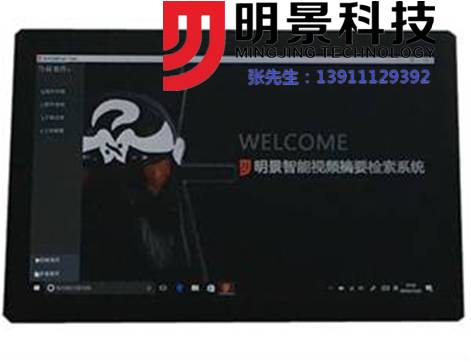

5.2   視頻快速下载器

視頻快速下载器是視頻勘察箱配置中的常見设备。

視頻快速下载器采用硬件一体化设计，平板搭载明景視頻采集系统软件，可通过网口直接连接DVR或系统进行視頻下载，支持大华、汉邦、大力、华三等主流监控品牌设备，直接进行下载。采集器统一了不同品牌监控下载的界面，并极大简化了下载的步骤。下载后的視頻以案件-摄像头為单位进行管理，方便后续查找使用。拷贝完成后可将案件相关視頻直接上传至系统的服务器中。

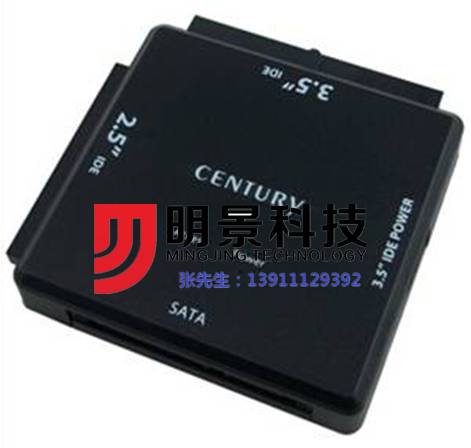

5.3   硬盘读取器

硬盘读取器是視頻勘察箱配置中的常見设备。

硬盘读取器参數：USB2.0IDE/SATA硬盘/光驱转接易驱线/读取器/USB转换器。

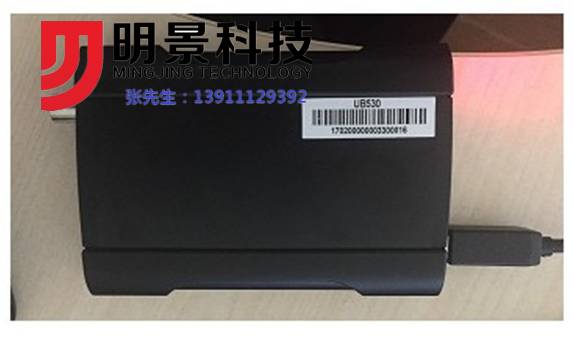

5.4   視頻采集盒

視頻采集盒是視頻勘察箱配置中的常見设备。

視頻采集盒的主要功能是：視頻采集、录像、串流、回放、编辑。

步骤一：安装視頻采集盒所需要的驱动（光盘內），安装DRIVER.CY3014.DIRECTSOUND_YS 1.1.0.174.0和TC CARD.AAC_i1.1.0.174.0软件；

步骤二：将視頻采集盒连接至电脑（使用USB3.0的口），连接好之后打開设备管理器查看声音視頻和游戏控制器中有没有出现CY3014USB的驱动（指示灯变為紅色為正产）；

步骤三：出现正确的驱动后连接信号源，信号源的接口类型包含有HDMI、VGA、DVI、SDI、A/V，将信号源接入視頻采集盒对应的信号源输入接口；

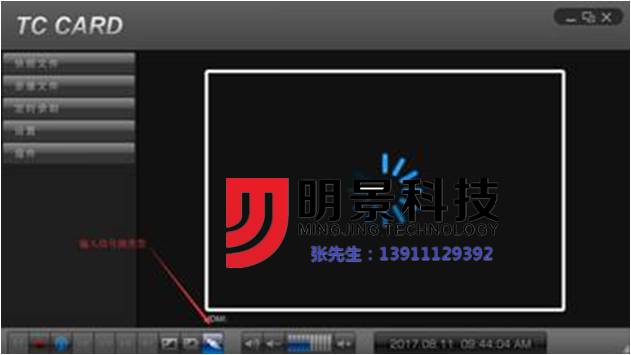

步骤四：打開TC CARD软件，将信号源模式调至与視頻采集盒上对应的接口类型即可開始录制視頻，软件中可设置录制視頻的分辨率，帧率等視頻条件。

5.5   硬盘对拷器

硬盘对拷器是視頻勘察箱配置中的常見设备。

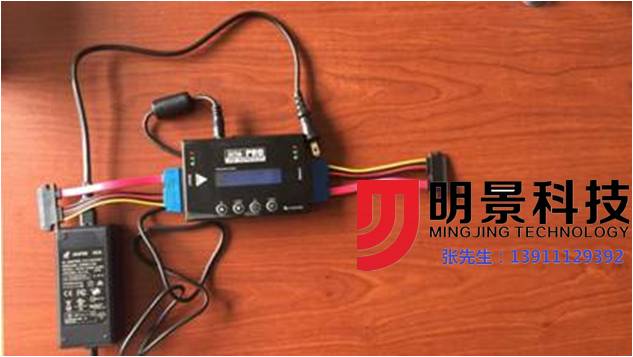

首先将硬盘对拷器及其配件取出连接好（硬盘对拷器、电源线插头、电源适配器、硬盘对拷器接口线）如下图所示：

步骤一、将硬盘接在Drive1和Drive2的接口线上，其中Drive1口接母盘，Drive2口接目标硬盘

步骤二、接通电源，打開開关；

硬盘对拷器上有黃綠紅三种指示灯，黃灯表示通电中，綠灯表示成功，紅灯表示失败；

硬盘对拷器上有屏幕，上面显示的有当前的功能、所用時間、母盘容量大小，拷贝进度百分比，已拷贝的容量大小等信息；

屏幕下面是四个按钮分别是UP：向上翻页Down：向下翻页Ok：确认Cancel：取消，用来操作使用；

硬盘对拷器功能：1、拷贝2、比对3、拷贝并对比4、抹除5、附属功能6、系统设定；

1、拷贝：将母盘內容拷贝到目标盘中

2、比对：检查拷贝是否正确无误

3、拷贝并比对：拷贝完成之后自动进行比对

4、抹除：删除硬盘里面的內容

5、附属功能：查看硬盘型号、序列号、现在温度、写入速度、读取速度等信息

6、系统设置：系统信息以及设置

步骤三、接通电源和硬盘后，选择功能，然后按确认键即可，看指示灯或者拷贝进度是否完成拷贝或者比对；

步骤四、完成后将開关关掉拔出硬盘即可。

5.6   激光测距仪

激光测距仪是視頻勘察箱配置中的常見设备。

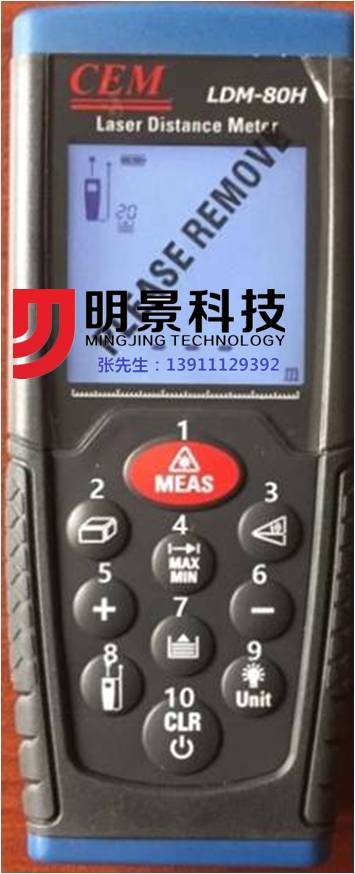

激光测距仪：将激光测距仪装好电池，開机，测距仪顶端有紅色激光发出：如图所示。

1号键位：開机键和测量键，開机后每按一次1号键则测量一次，每次测量会有两次提示音，開始测量和完成测量两次；

2号键位：测量面积和体积功能键，先按下2号键，然后在按1号键测量，测量两次時计算的面积（m2）再按2号键位测量三次计算的是体积（m3）；

3号键位：勾股定理测量斜边長，需要测量两次，测量两个直角边的距离；再按3号键位测量上次得到另一边的長度

4号键位：测量到某一点的最大值最小值，長按4号键松開，松開后会发出连续的测量声，這時屏幕会显示MAX和MIN的值，第三行的值是当前到某点的距离

5号键位：将两次测量的距离相加，先按下5号键位，在按1号键位进行两次测量；

6号键位：将两次测量的距离相加，先按下6号键位，在按1号键位进行两次测量；

7号键位：查看历史测量记录；

8号键位：设定测量基准，屏幕左上角有测距仪的小图标，小图标右侧有条短横线，短横线在小图标底部時说明基准在测距仪底部，在顶部说明在测距仪顶部；

9号键位：控制屏幕背光開关；

10号键位：清除测量结果，長按关机；

（注：所有测量均按1号键位测量，需要其他功能则先按功能键，再按1号键测量；所有测量是测距仪到激光点的距离，测距仪的姿态对测量结果有影响，务必保证测距仪在测量時的姿态）

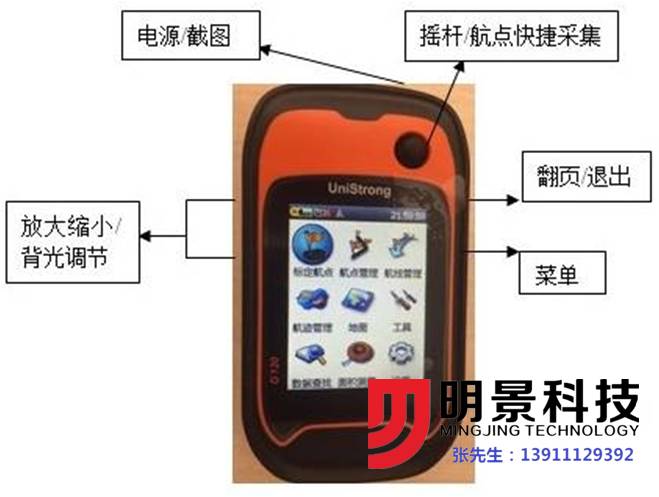

5.7   手持GPS

手持GPS是視頻勘察箱配置中常見的设备。

【电源/截图】：長按開机/关机，在打開截图功能下，短按截图。

【放大缩小/背光调节】：地图界面上為放大缩小，非地图界面為背光。

【菜单】任意界面，调出相关菜单项。

【摇杆/航点快捷采集】：摇杆上下左右四个方向晃动，表示光标向四个方向移动，摇杆向下短按為确认键，向下長按為航点快捷采集。

主菜单信息栏介绍

紅色×表示GPS尚未定位，如果定位成功则显示為信号强度

紅色→表示方位，默认向上為北，指针指向前进方向

主界面介绍：主界面包含9种功能，分别是标定航点、航点管理、航线管理、航迹管理、地图、工具、數据查找、面积测量和设置；使用摇杆来上下左右选择不同的功能

标定航点：用于点位信息的记录和采集

航点管理：对已存航点进行浏览、查找、编辑等操作。航点以列表呈现，距离是航点到当前地点的直线距离

航线管理：对已存航线进行编辑等操作，同時也可建立新的航线和进行航线导航等操作

航迹管理：可以对航迹进行记录，并对航迹进行编辑、删除等操作

地图：显示导航及导航相关指标，在地图上以小汽车图标显示当前位置

工具：包括罗盘、气压计、计算器、日历等实用工具

數据查找：查找所有与点位有关的數据，包括航点，所有兴趣点、最近查找和各类內置的兴趣点，通过數据查找，找到相关的兴趣点或航点

面积测量：用于记录面积；点击面积测量即可进入“長度/面积计算”界面

设置：对系统、屏幕、接口、時間、单位、坐标、声音、输入法、罗盘校准、气压计校准、界面顺序设置

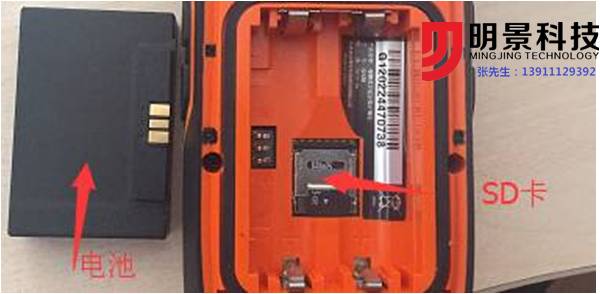

电池及SD卡的安装：

可使用锂电池也可使用AA电池。

5.8   移动硬盘

1TB的移动硬盘。

5.9   兼容硬盘盒

可兼容2.5和3.5硬盘，固态硬盘和机械硬盘兼容，USB3.0接口，可快速拷贝硬盘內容。

将硬盘放进硬盘盒中，接好对应硬盘接口，连接USB3.0线使用。

5.10     數码相机

缩小键，用来拉远镜头

放大键，用来拉近镜头

MOOE键為拍摄模式选择按键，其中有智能自动、标准图像、创意控制、运动、雪景、海滩&冲浪、高级防水模式、全景拍摄、场景模式這些选择

播放照片或視頻

删除或者返回按键

Q.MENU中間是菜单键和四周上下左右选择键，其中上键曝光模式和曝光度的选择和调节、右键闪光灯的控制键、左键定時拍摄设置键、下键向下选择键

DISP. 取景器和液晶显示器的切换键

ON/OFF 电源键開关

拍摄键

录像模式開启键

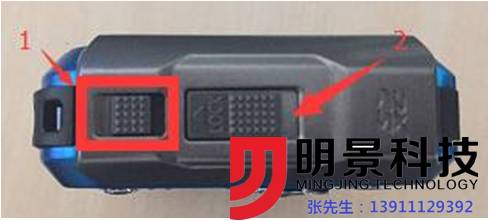

1键 數码相机电池盖開启键

2键 數码相机电池盖锁

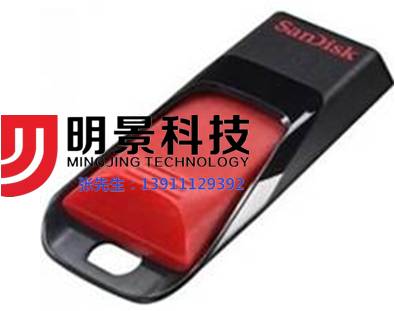

5.11     U盘

128GB高性能U盘。

5.12     集线器HUB

接口标准：USB3.0

接口數量：扩展3口

5.13     手电筒

★光源类型：采用LED冷光源

★光源输出波段范围：紫光、藍光、綠光

★输出光斑直径：距光源2米处光斑直径≥800mm

★光斑均匀性：距光源1米处光照均匀度≥50%

★输出光照度：距光源1米处光照强度≥2900lx

★防摔性：裸机從平行于水泥地面1米的高度自由坠落2次，产品应完整无损，接通电源后应能正常使用

★供电時間：≥180分鐘

6         視頻勘察箱配置实例

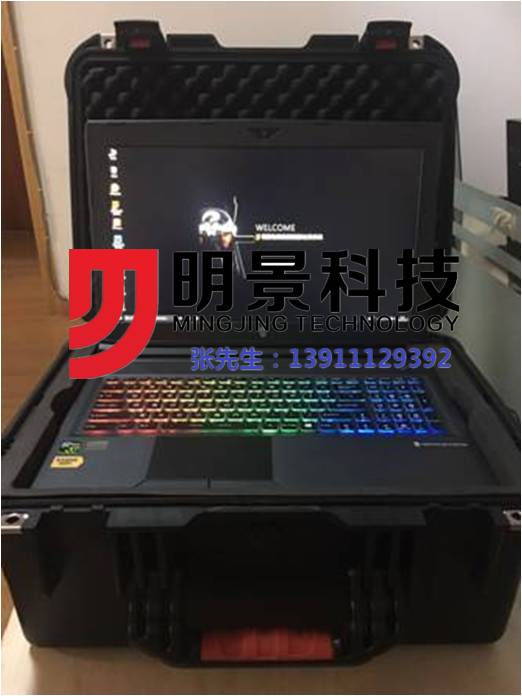

視頻勘察箱实例一：

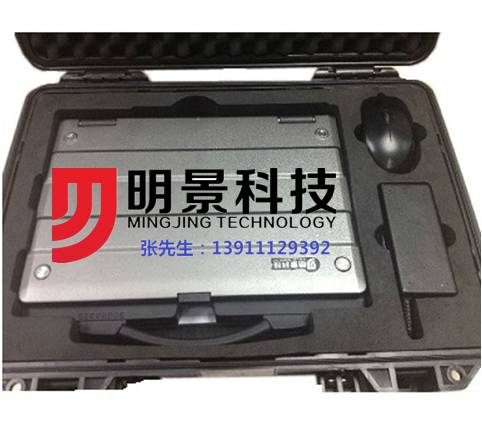

視頻勘察箱可分两层，如下图所示：

一层

二层

視頻勘察箱实例二：

視頻勘察箱实例三：
